半導体製造装置用　洗浄タンク

•

製品	タンク
業界	半導体
材質	SUS304
サイズ	1200×690×350
板厚	1.5/3/5
加工工程	曲げ、溶接、水張試験、切削、パイプ

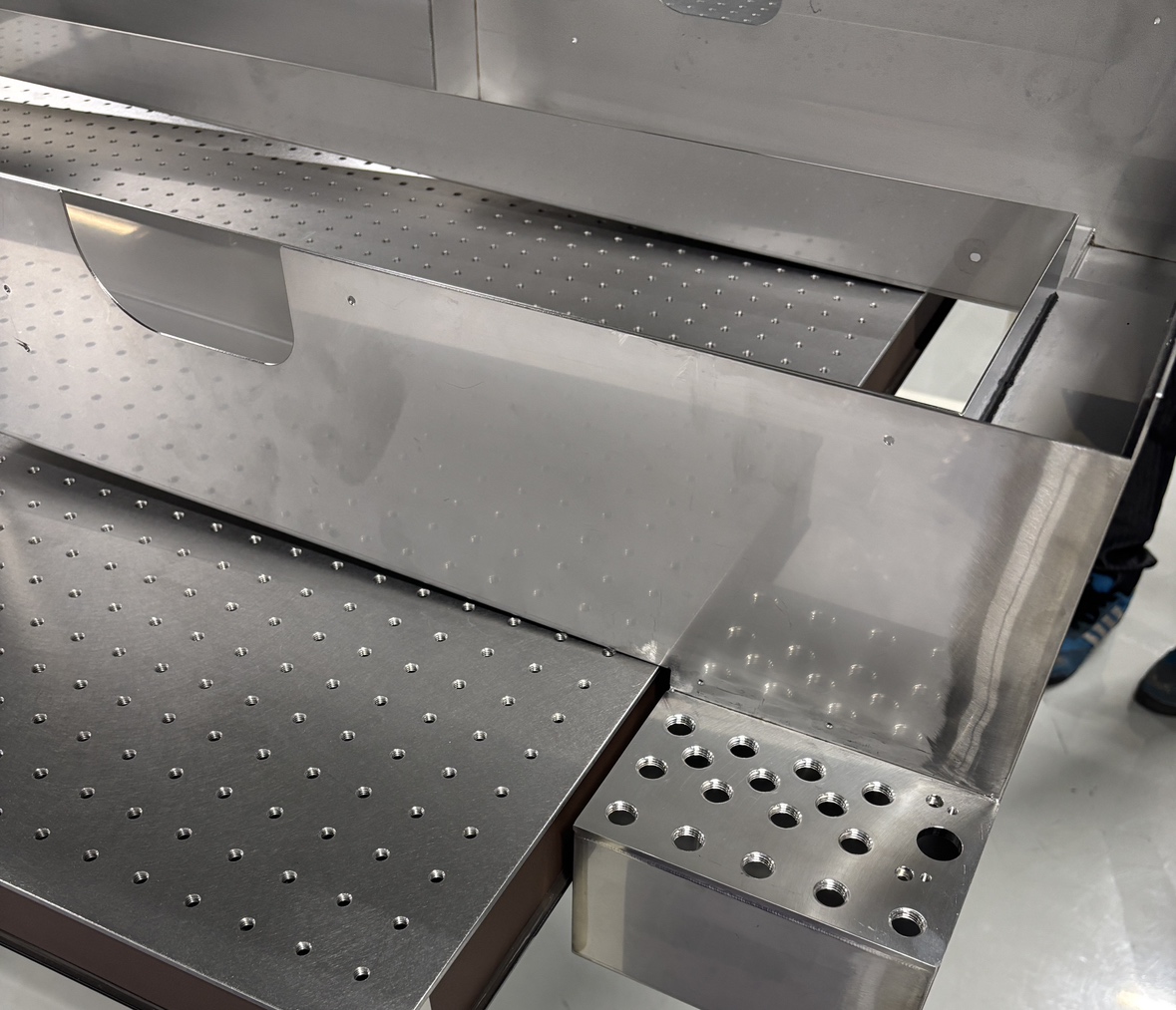

こちらは、半導体製造装置の処理水用洗浄タンクを製作した事例です。

この製品は、内部を水が流れるため水漏れは厳禁であり、大型の溶接品であることから寸法公差も非常に厳しく設定されていました。

そこで当社では、板金展開の工夫と溶接による歪みを抑制する構造への設計変更を提案しました。溶接時の位置決め段階で精度が決まるよう工夫することで、大型製品でありながら厳しい公差要求をクリアしています。

また、社内で水張りによるリーク試験まで一貫して行い、完全な水密性を保証している点も特長です。高精度な溶接技術と徹底した品質管理で、お客様の装置の信頼性を支えます。

精密筐体フレーム・ファクトリーを運営する佐藤電機製作所では、お客様の多様なニーズに応えるため、1台の試作品から数百台規模の量産まで、柔軟な生産体制を構築しています。
特に2m×1mクラスの大型筐体や、高い平面度・直角度が求められる精密フレームの製造を得意としており、コストダウンや品質向上のための設計変更や素材変更のご提案も行っております。

お客様の品質・納期・ロット数などのご要望にお応えすることをお約束いたしますので、まずは当社にご相談ください。
