パンチングメタルとは
パンチングメタルの役割
パンチングメタルとは、金属板に規則的な穴を加工した板金です。丸穴や角穴などの形状があり、通気性や採光性、軽量化などを目的として幅広い分野で利用されています。穴の配置や形状を工夫することで、強度を保ちながら軽量化できるのが大きな特徴であり、筐体や通気パネル、建材など、様々な用途で採用されています。
一般的に使用される素材
パンチングメタルの素材には、主に鉄、ステンレス、アルミニウムなどが使用されます。鉄は加工性とコスト面に優れていますが、錆対策として塗装やメッキ処理が必要になります。ステンレスは耐食性が高く、屋外や水回りの設備にも適しています。アルミニウムは軽量で扱いやすく、さらにアルマイト処理を施すことで耐久性や外観性を高められます。用途や環境条件に応じて、最適な素材を選定することが重要です。
パンチングメタルの種類と特徴

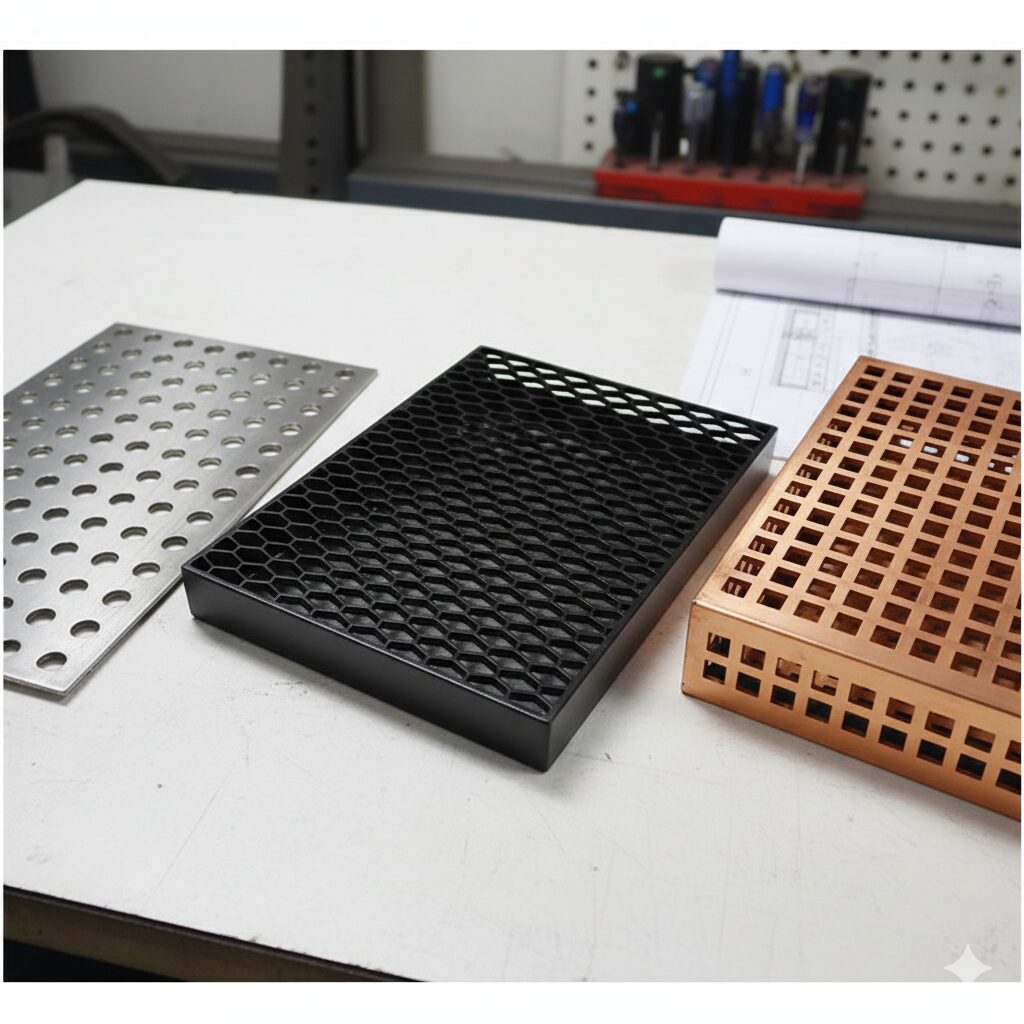

丸穴・角穴・長穴などの形状

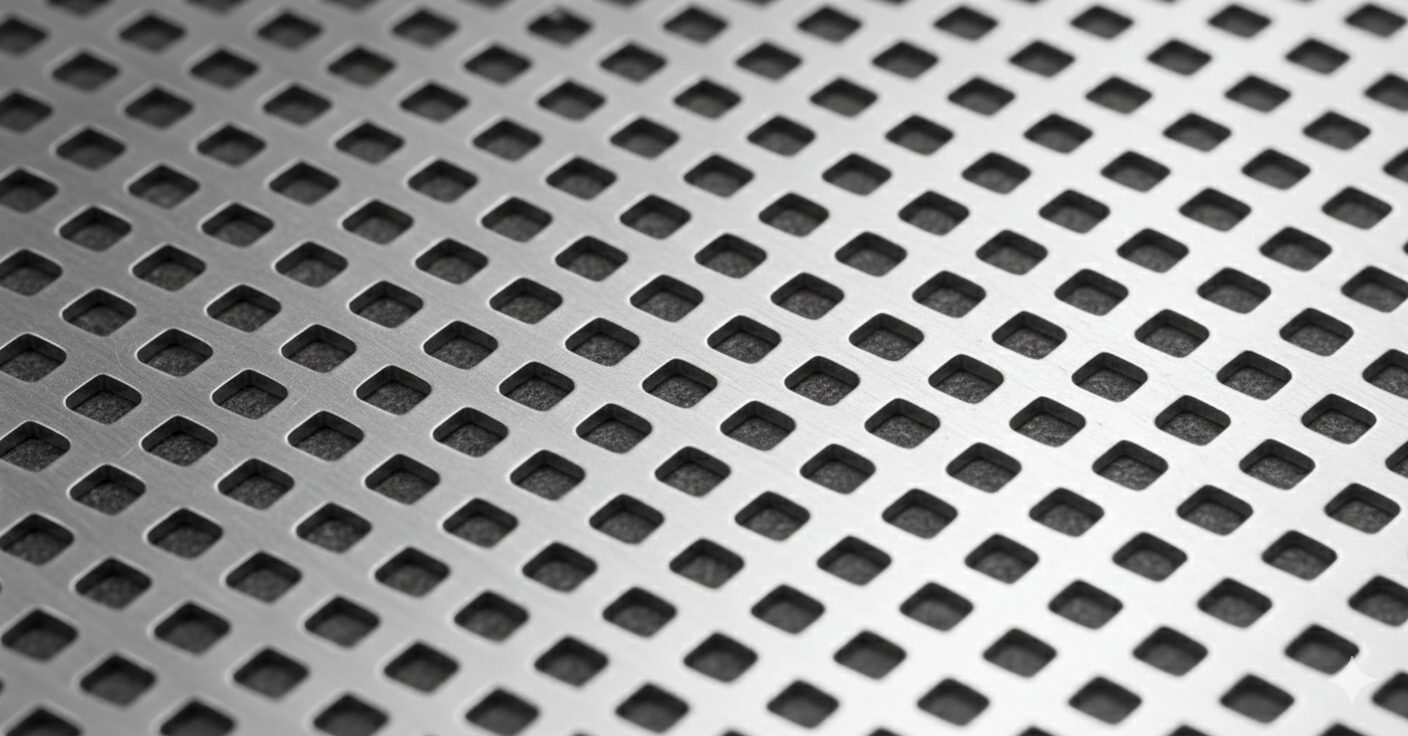

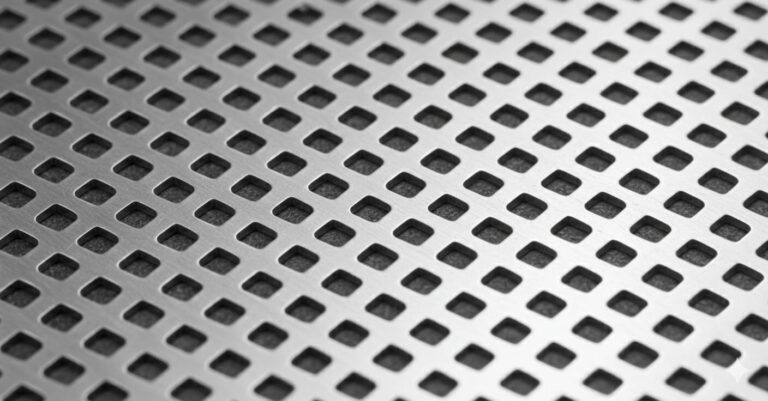

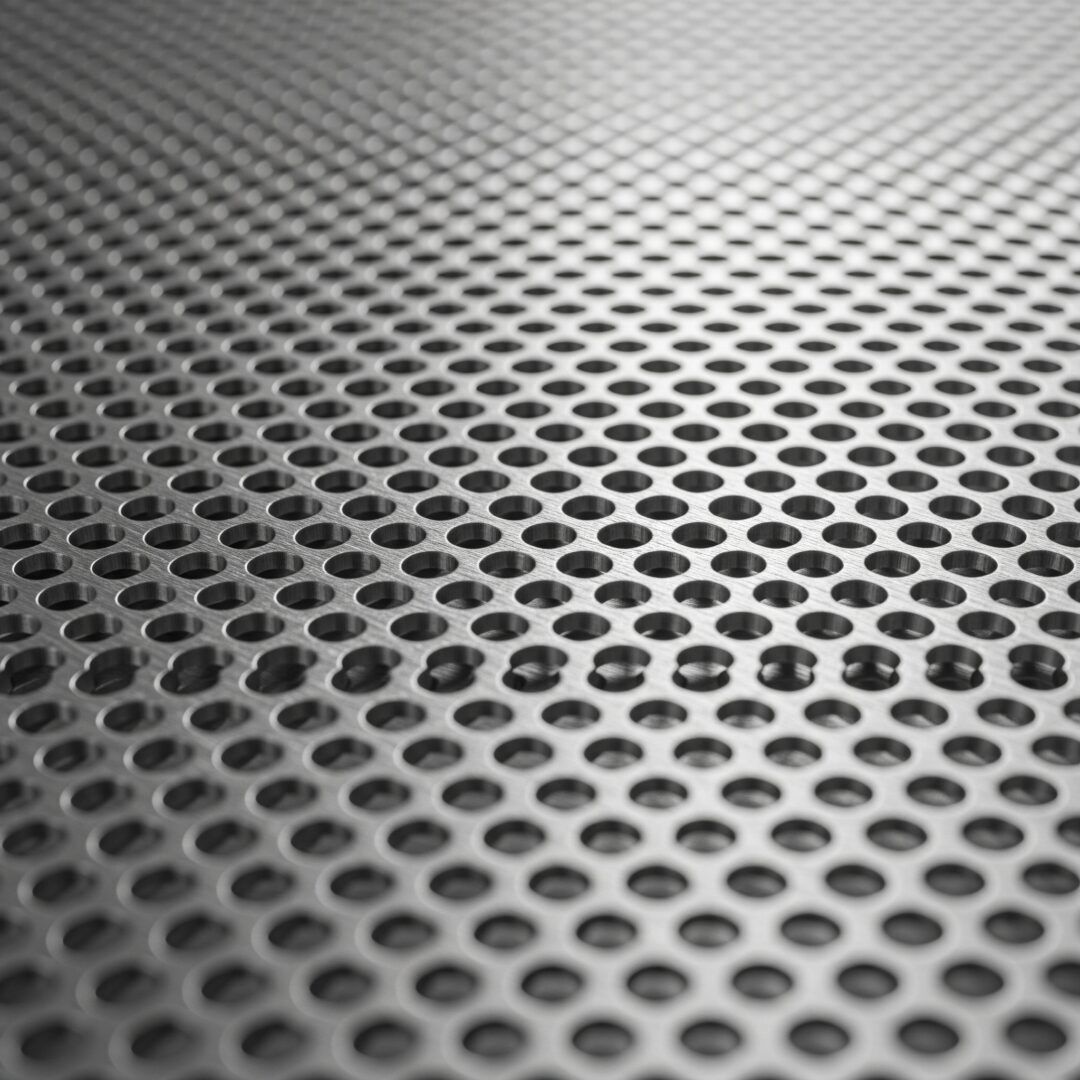

もっとも一般的なのは丸穴であり、通気性・強度・加工効率のバランスに優れています。角穴は装飾性を重視する用途やデザイン性が求められるケースで選ばれます。長穴は通気性や排水性を高めたい場面で活用されるほか、ケーブルや部材の通し穴としても用いられます。
既製品とオーダー品の違い
既製品のパンチングメタルは規格化されたサイズや穴径が用意されており、短納期で安価に入手できます。一方、オーダー品は用途に合わせて穴径やピッチ、板厚、材質を自由に設計可能です。特に産業機械や建材の分野では、製品に合わせたカスタマイズが必要となることが多く、オーダー品の活用によって設計の自由度が大きく広がります。
オーダーパンチングメタルのメリット
用途に合わせた最適設計が可能
オーダー加工では、使用環境や機能に応じて設計を行えます。例えば、筐体カバーに用いる場合には放熱性を重視して開口率を高める、あるいは強度を確保するために穴径やピッチを調整する、といった設計が可能です。既製品では満たせない細かな要件にも対応できます。
強度
パンチングメタルは、穴の配置を工夫することで必要な強度を維持できます。例えば、負荷のかかる部分には穴を少なくするなど、要件に合わせた頑丈なパンチングメタルの製作が可能です。
デザイン性の自由度向上
オーダー品では、穴の形状や配置パターンを自由に決められるため、建材やインテリアにおいてデザイン性を重視した活用が可能です。装飾パネルや外装材として採用すれば、機能面と意匠面の両立を図ることができます。
オーダーパンチングメタルが活用される代表的な用途
筐体カバーや通気パネル
電子機器や産業機械の筐体には、放熱や通気を目的としてパンチングメタルが使われます。穴の配置を最適化することで冷却効率を高めながら、外部からの異物の侵入を防ぐことも可能です。フィルターや仕切り板、保護カバーなど、耐久性や安全性が求められる産業用途でも幅広く使用されています。オーダー加工によって機能を細かく調整できるため、機械ごとに異なる仕様に合わせやすい点が利点です。
建材・インテリア用途
建築分野では、外装材や内装パネル、日よけスクリーンとして利用されます。意匠性と通気性を兼ね備えているため、デザイン性と機能性を両立させたい場面で特に使用されます。
オーダーパンチングメタルの注意点
材質選定と板厚の最適化
用途に適した素材と板厚を選ばなければ、強度不足や加工後の歪みが発生する可能性があります。特に大きな開口率を持たせる場合には、板厚や材質の強度を考慮することが必要です。
穴径・ピッチ設計と強度のバランス
穴径やピッチを大きくすると軽量化や通気性が高まりますが、同時に強度が低下するリスクがあります。使用環境を踏まえ、設計段階で十分なシミュレーションや試作を行うことが必要です。
ロット数や加工コストの事前検討
オーダー品は自由度が高い反面、加工条件によってコストが変動します。小ロットの場合は既製品を活用するほうが合理的なケースもあるため、数量や納期を踏まえて最適な方法を検討しましょう。
当社は、オーダーパンチングメタルのコストダウンをご提案します！
従来のメーカーにパンチングメタルをオーダーする場合、金型や規格サイズでの材料購入で、費用がかさむことがあります。また特注品のため、納期が長くなってしまうこともあるのではないでしょうか。当社では必要な材料から必要な分だけを切り出して加工するため、材料の歩留まりが向上し、無駄なコストを削減できます。
材料さえあれば、外部メーカーの生産状況に左右されず、スピーディーに社内で製造を開始できます。
